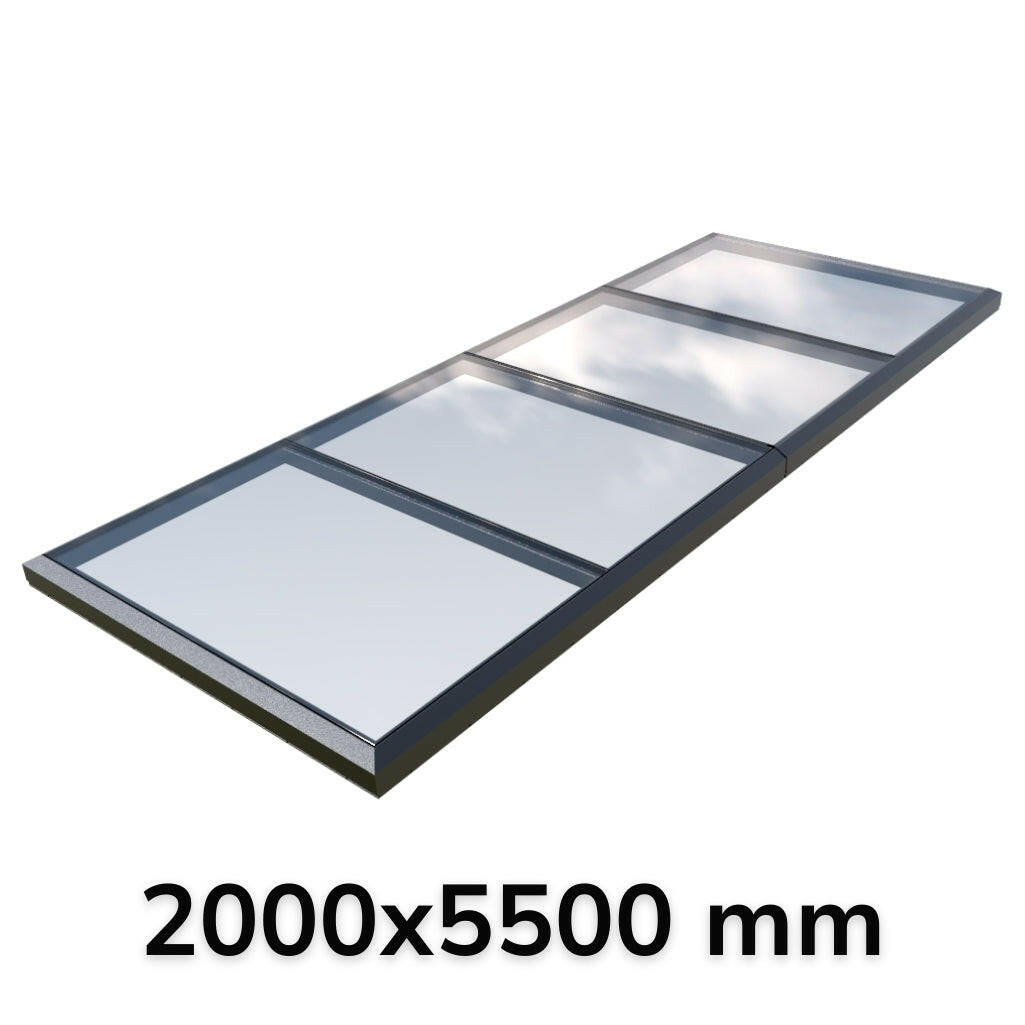

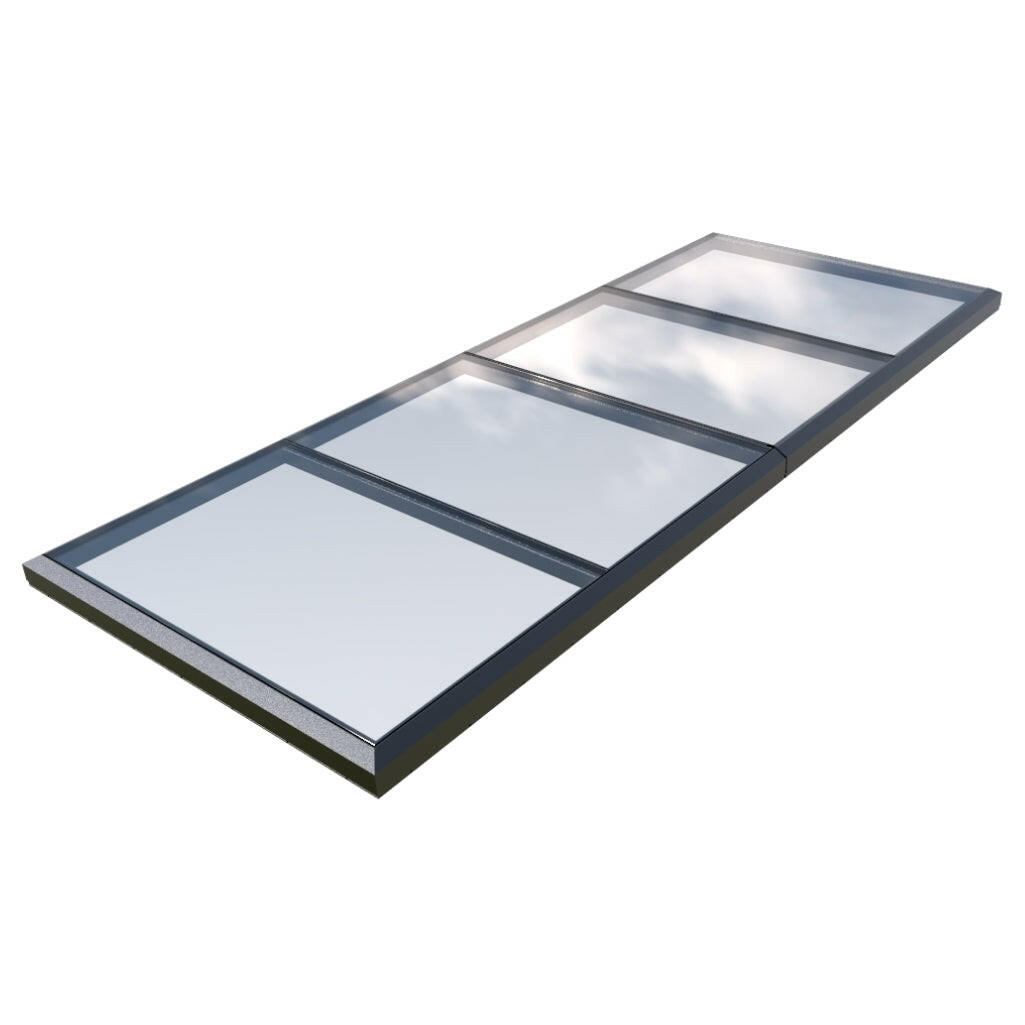

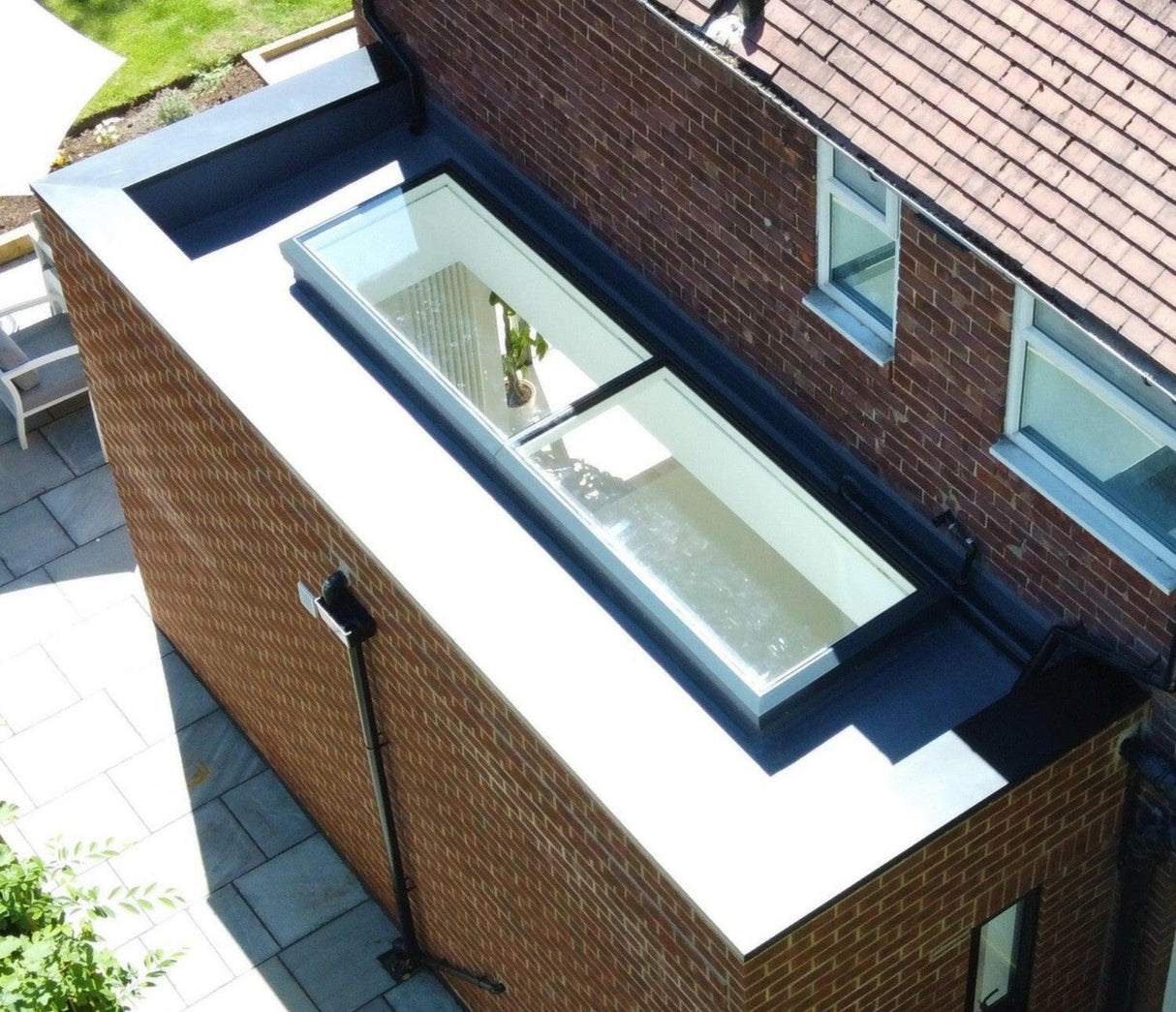

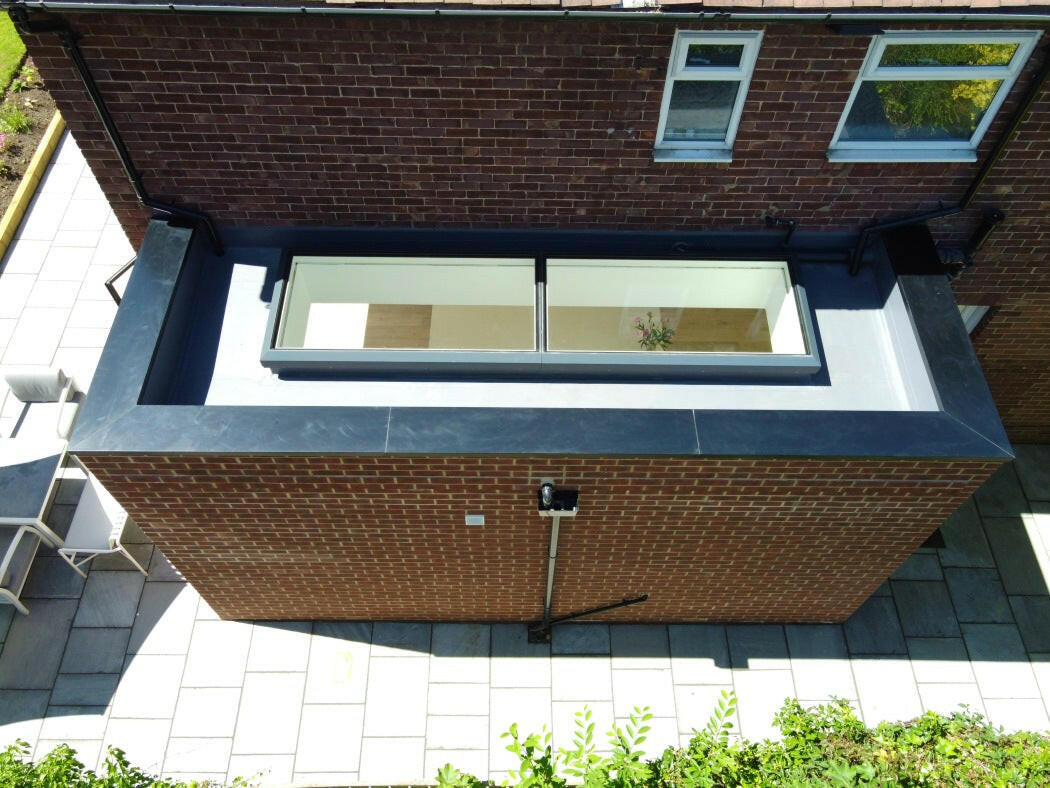

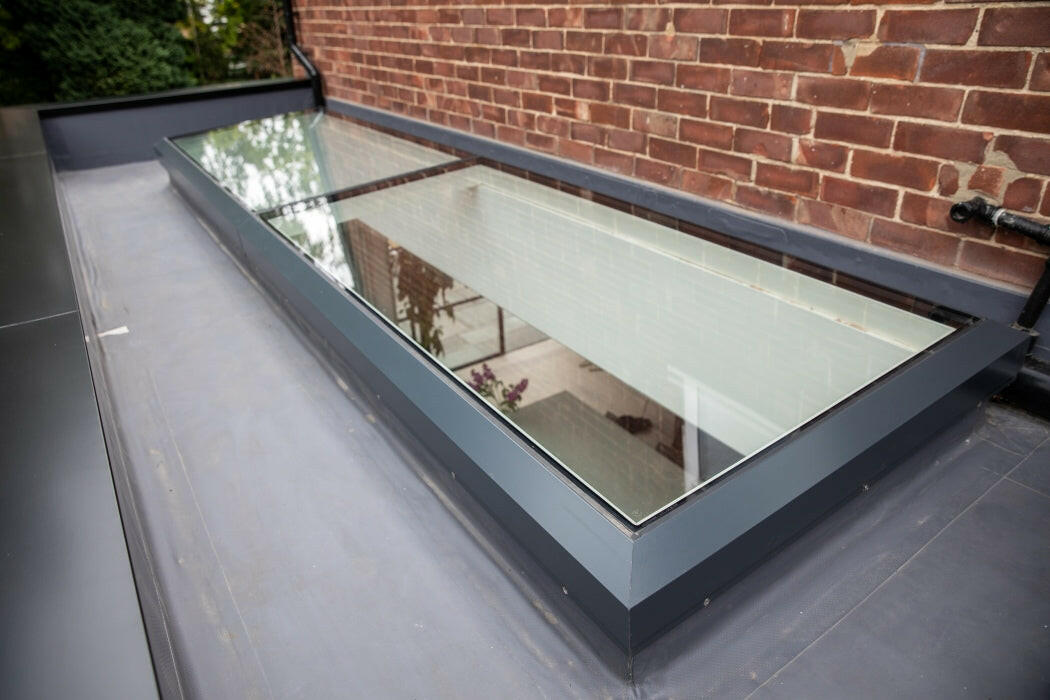

200 x 550 cm Vast modulair daklicht (2 vaste 0 openingen)

• Naadloze integratie: Geschikt voor dakhellingen van 2° tot 35° voor een perfecte, moderne pasvorm.
• Optimale natuurlijke lichtinval: Groot glasoppervlak met minimale omlijsting verhoogt de helderheid van het interieur.
• Verbeterde energie-efficiëntie: Voorzien van een thermisch onderbroken frame met Low-E dubbel glas om warmteverlies te minimaliseren.
• Robuust, modern design: Duurzaam, gepoedercoat aluminium frame in Antracietgrijs (buitenzijde) en Wit (binnenzijde) voor een blijvend stijlvolle uitstraling.

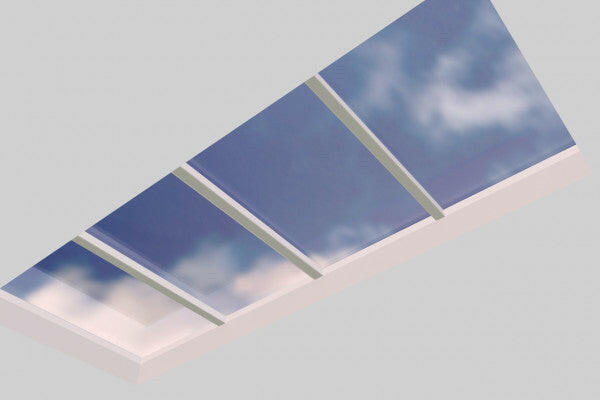

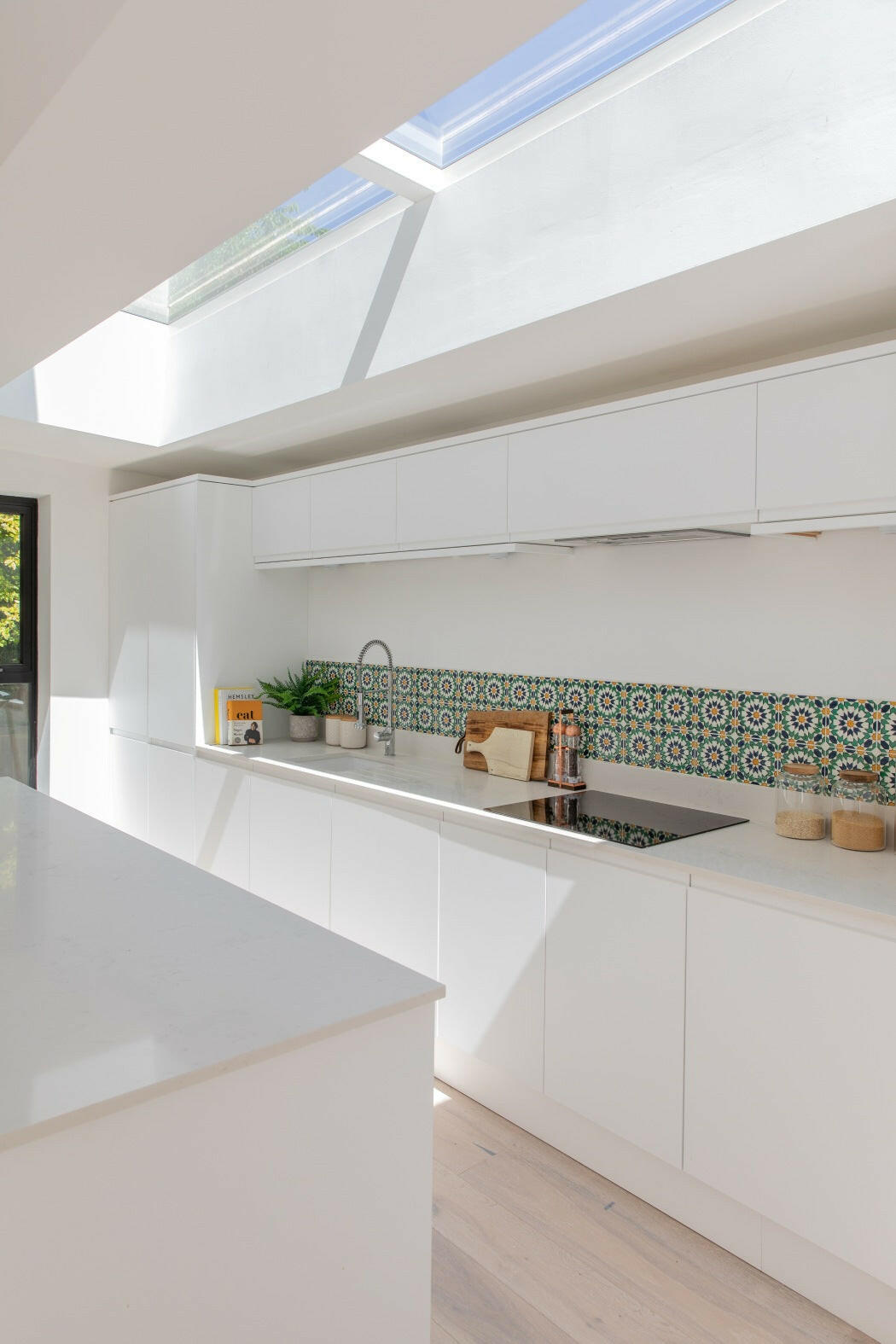

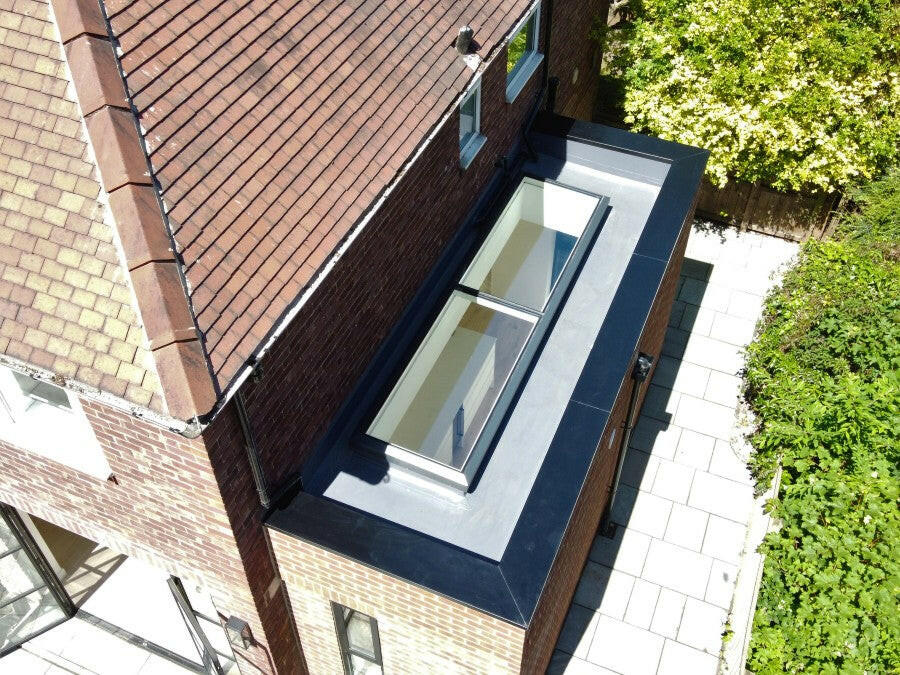

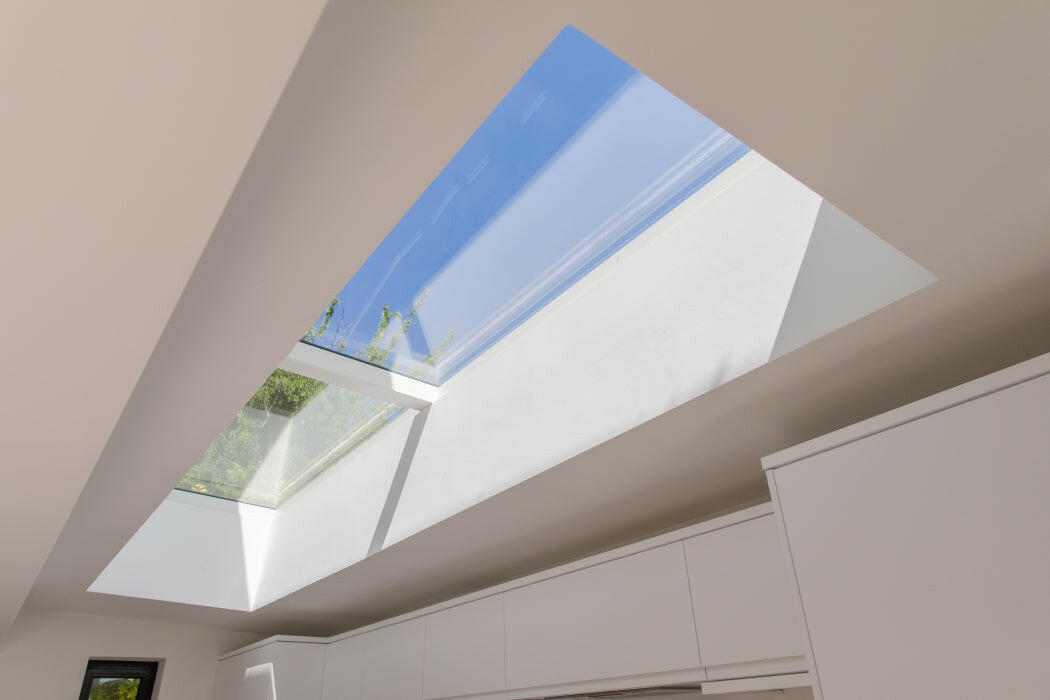

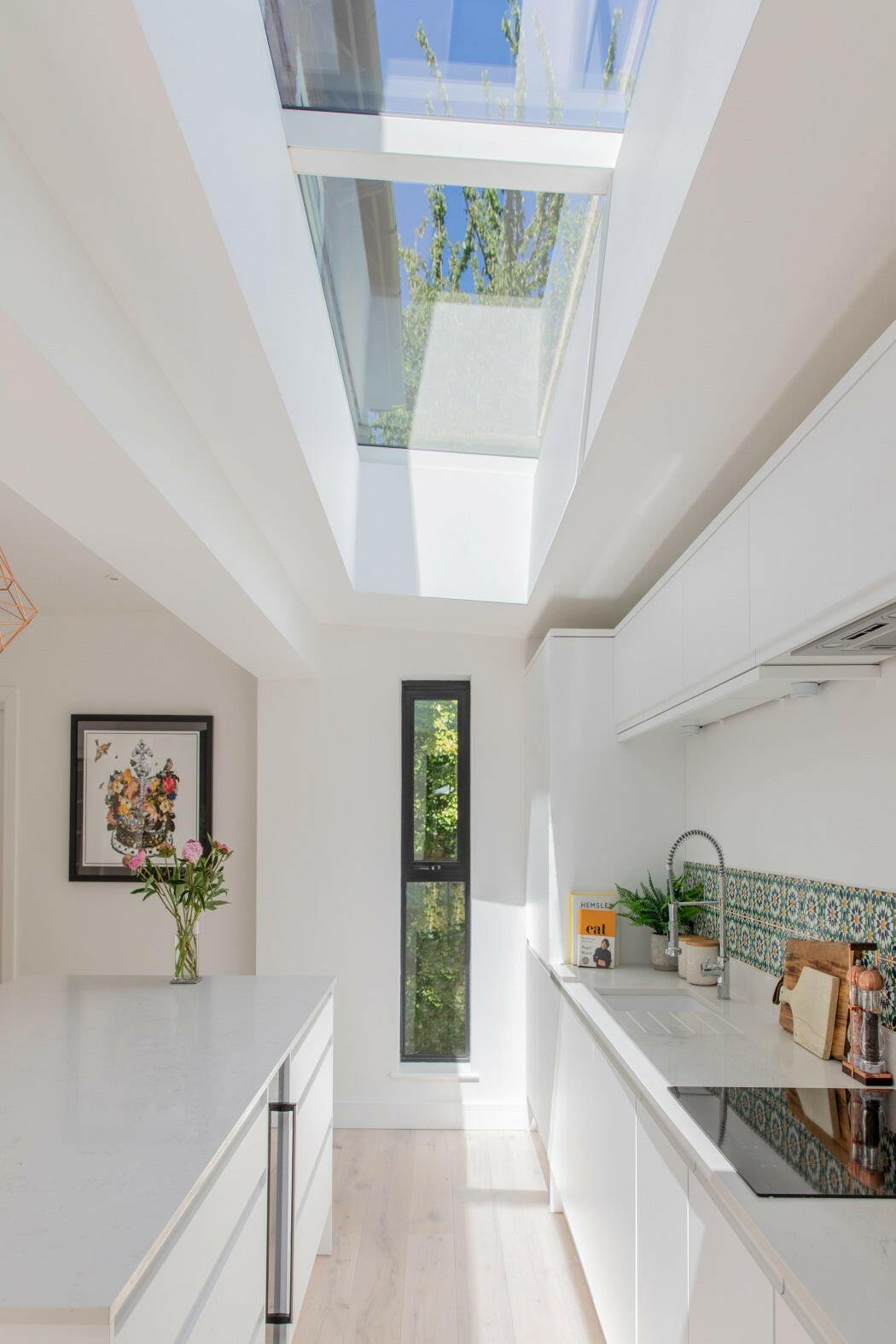

Het Glass Link Vast Modulair Dakraam is de ideale oplossing om ononderbroken natuurlijk licht in grote, open ruimtes te brengen. Het strakke, vlakke ontwerp biedt een eigentijdse esthetiek die moderne architecturale stijlen versterkt, waardoor het perfect is voor zowel residentiële als commerciële projecten.

Waarom kiezen voor Glass Link Vaste Dakramen?

• Doorlopend natuurlijk licht – Grote glasoppervlakken met minimale omlijsting overstromen interieurs met daglicht, waardoor heldere en uitnodigende ruimtes ontstaan.
• Naadloze integratie – Aanpasbaar aan dakhellingen van 2° tot 35°, waardoor het perfect aansluit op diverse architecturale ontwerpen.
• Snel en eenvoudig te installeren – In de fabriek beglaasde modules sluiten naadloos op elkaar aan zonder extra afdichtingsmiddelen, wat zorgt voor een snelle installatie en optimale waterdichtheid.
• Thermische efficiëntie – Het thermisch onderbroken aluminium frame en Low-E dubbel glas bieden uitstekende isolatie, verminderen warmteverlies en verbeteren de energieprestaties.
• Ongeëvenaarde veiligheid – Gelaagde binnenruiten zorgen ervoor dat het dakraam voldoet aan CWCT TN-67 (Klasse 2) en ACR[M]001 Klasse B normen, waardoor bescherming wordt geboden voor zowel de mensen onder als boven het dakraam.
• Duurzaam en stijlvol – Gemaakt van gepoedercoat aluminium (Antracietgrijs RAL 7016 buitenzijde en Wit RAL 9010 binnenzijde) voor uitzonderlijke duurzaamheid en een strak ontwerp.
• Secured by Design – Biedt verbeterde beveiliging, waardoor het een robuuste toevoeging is aan elk pand.

Breng een gevoel van openheid en helderheid in uw ruimte met het Glass Link Vast Modulair Dakraam – een eenvoudige, efficiënte en prachtige manier om uw project naar een hoger niveau te tillen.

Download Technisch Datasheet

Ontwerp en Constructie

• Vooraf gemonteerde modules ontworpen voor snelle en naadloze installatie.
• Modulair systeem maakt dakramen met verlengde lengtes mogelijk door meerdere eenheden te koppelen.
• Volledig vlak ontwerp over alle modules voor een strak en eigentijds uiterlijk.
• Dubbelkleurig aluminium frame, gepoedercoat in Antracietgrijs (RAL 7016) aan de buitenkant en Wit (RAL 9010) aan de binnenkant.
• Thermisch onderbroken aluminium frame voor uitstekende energie-efficiëntie.

Installatie en Compatibiliteit

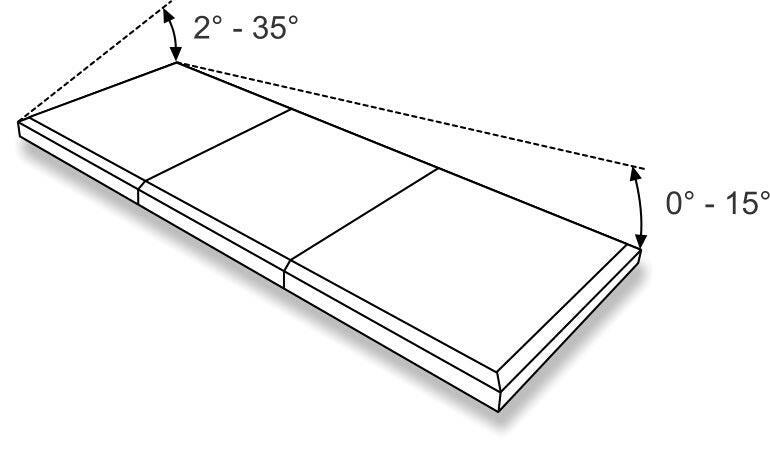

• Geschikt voor dakhellingen tussen 2° en 35° over de breedte en 15° over de lengte.
• Grotere modules kunnen een minimale helling tot 5° vereisen.
• Lengtehelling varieert van 0° tot 15°.
• Ontworpen voor effectieve waterafvoer en ter voorkoming van waterophoping.

Beglazingsdetails

• 6mm gehard buitenste glaspaneel voor sterkte en duurzaamheid.
• 16mm argon-gas gevulde afstandhouder voor verbeterde isolatie.
• 9,5mm gelaagd binnenpaneel met 1,5mm PVB-tussenlaag (verhoogd tot 11,5mm voor grotere panelen).
• Low-E glascoating om de thermische prestaties en energie-efficiëntie te verbeteren.

Prestaties van de beglazing

• Lichttransmissie: 77% - 78%
• G-waarde (zonnewarmtewinst): 0,56 - 0,57
• Reflectie: 12%
• Schaduwcoëfficiënt: 0,64 - 0,65

Prestatienormen

• Gecertificeerd als niet-breekbaar volgens CWCT TN-67 voor klasse 2 daken.
• Klasse B niet-breekbaar beoordeling volgens ACR[M]001.
• Secured by Design-accreditatie voor verbeterde beveiliging.
• U-waarde tussen 1,90 en 2,1 W/m²K.
• Akoestische isolatieklasse van 39dB (Rw) voor geluidsisolatie.
• Windbestendigheid tot 1200 N/m².
• Sneeuwbelastingbestendigheid tot 600 N/m².

Garantie en Certificering

• 10-jarige commerciële garantie voor betrouwbaarheid en langdurige prestaties.
• Gefabriceerd volgens ISO 9001- en ISO 14001-normen.

Duurzaamheid en Materialen

• Thermisch onderbroken aluminium frame voor superieure energie-efficiëntie.
• Gemaakt van recyclebare materialen, waaronder aluminium, glas, ABS en PVC.
• BRE Verified Environmental Product Declaration (EPD) voor milieubewuste productie.

Product Care Datasheet

Installatiehandleiding

Veiligheidseisen en Bouwkundig Ontwerpbeheer

• Niet-breekbaarheid: Glass Link-modules voldoen aan CWCT TN-67 voor niet-breekbaarheid op klasse-2 daken en ACR[M]001 klasse B niet-breekbaarheid wanneer ze nieuw en correct geïnstalleerd zijn volgens de installatievoorschriften van Brett Martin Daylight Systems.
• Bescherming van bewoners: De binnenruit is gelaagd om personen binnen gebouwen te beschermen, in overeenstemming met de industriële richtlijnen van de Rooflight Association (voorheen NARM) NTD14.
• Voorzorgsmaatregelen: Het is essentieel om voetverkeer op dakramen te vermijden. Impacten zoals voetverkeer of vallende personen kunnen schade veroorzaken aan de dakramen, wat mogelijk vervanging vereist.
• Conformiteitsnormen: Alle glaspanelen voldoen aan de normen vastgesteld door BS EN12150, BS 14449 en BS 1279, wat een hoge kwaliteit en veiligheid garandeert.

Beveiliging

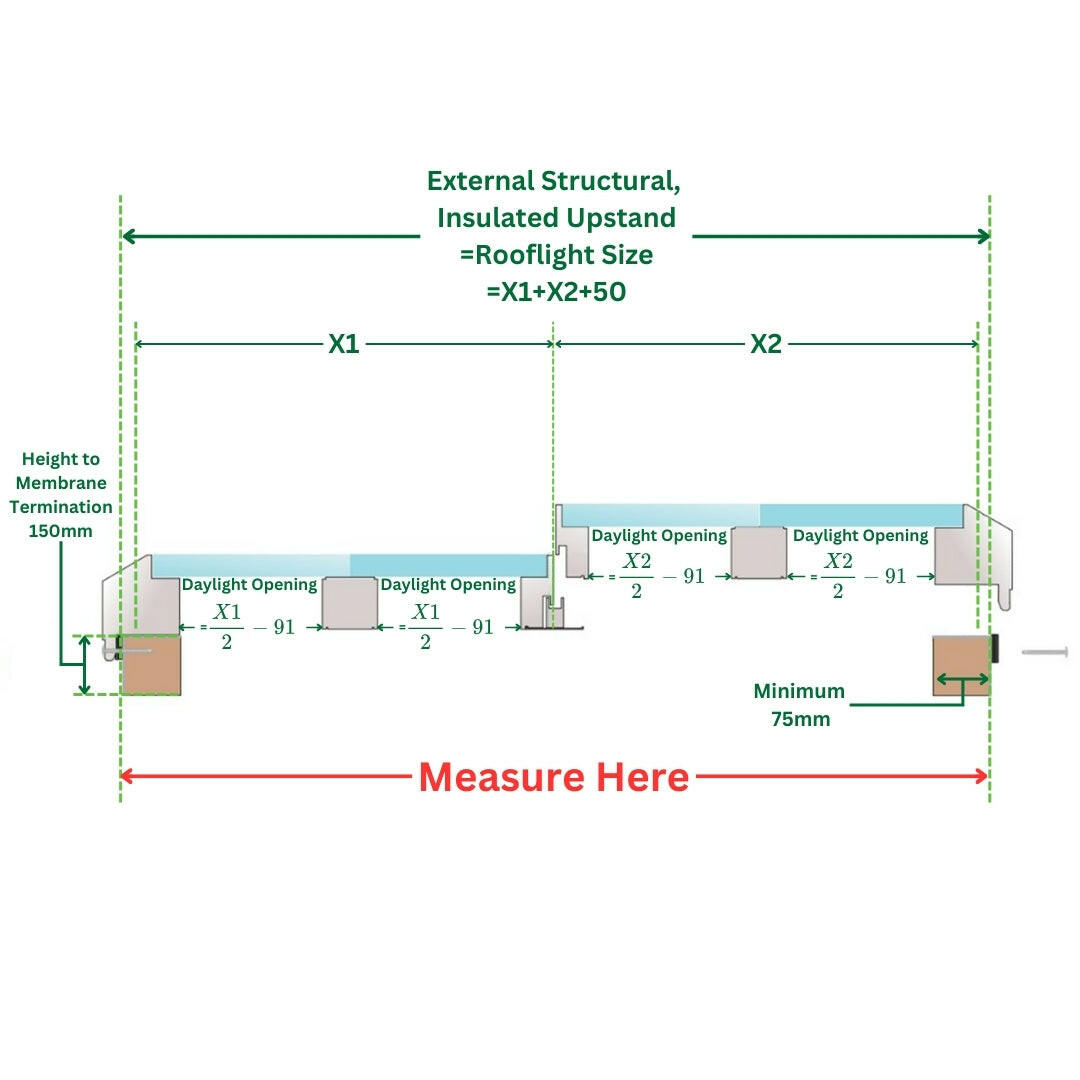

• Installatie en bevestigingen: Elk product wordt geïnstalleerd op een structurele, geïsoleerde opstand met zelfborende, anti-sabotage bevestigingsmiddelen om de veiligheid te verbeteren.
• Accreditatie: Alle vaste Glass Link dakramen hebben de Secured by Design-accreditatie behaald, een erkende norm voor producten die bijdragen aan de beveiliging van gebouwen.

Brandprestaties

• Brandwerendheid: Het glas dat in deze dakramen wordt gebruikt, is geclassificeerd als Klasse A volgens EN13501 deel 1 en staat vermeld als CWFT (geclassificeerd zonder verdere test) materiaal, zoals gepubliceerd in het Publicatieblad van de EU (Europese Commissie Besluit 96/603/EC).
• Voldoet aan bouwvoorschriften: De dakramen zijn voorzien van een 6mm gehard buitenpaneel, waardoor ze voldoen aan de BROOF(t4) classificatie volgens de bouwvoorschriften met betrekking tot de externe verspreiding van vlammen en warmtedoorgang.

Weerstand tegen wind- en sneeuwbelasting

• Windbelastingweerstand: Deze modules weerstaan windbelastingen tot 1200 N/m² en voldoen aan de eisen van BS EN 1991-1-4: 2005. Deze norm beoordeelt de algemene krachten op structuren veroorzaakt door wind, zodat de modules structurele integriteit behouden onder normale windomstandigheden.
• Sneeuwbelastingweerstand: Ze zijn ook ontworpen om sneeuwbelastingen tot 600 N/m² te weerstaan, zoals gespecificeerd door BS EN 1873: 2005. Deze norm heeft betrekking op de prestaties van niet-toegankelijke dakbedekkingen onder verschillende opgelegde belastingen, waaronder die veroorzaakt door sneeuw.

Constructieve Garantie: Glass Link dakramen zijn gegarandeerd geschikt voor gebruik onder normale industriële omstandigheden gedurende 20 jaar, met een 10-jarige garantie tegen perforatie, significant verlies van structurele integriteit of vervorming die de waterdichtheid aantast.

Garantie op geïsoleerd glas: Het geïsoleerde glas dat wordt gebruikt in de constructie van de dakramen heeft een garantie van 5 jaar.

Als u bij levering barsten in het glas opmerkt, neem dan onmiddellijk contact met ons op. Om in aanmerking te komen voor een retour of vervanging, moet eventuele schade binnen 12 uur na levering worden gemeld. Door ons tijdig op de hoogte te stellen van eventuele problemen, kunnen we deze snel en efficiënt oplossen.
