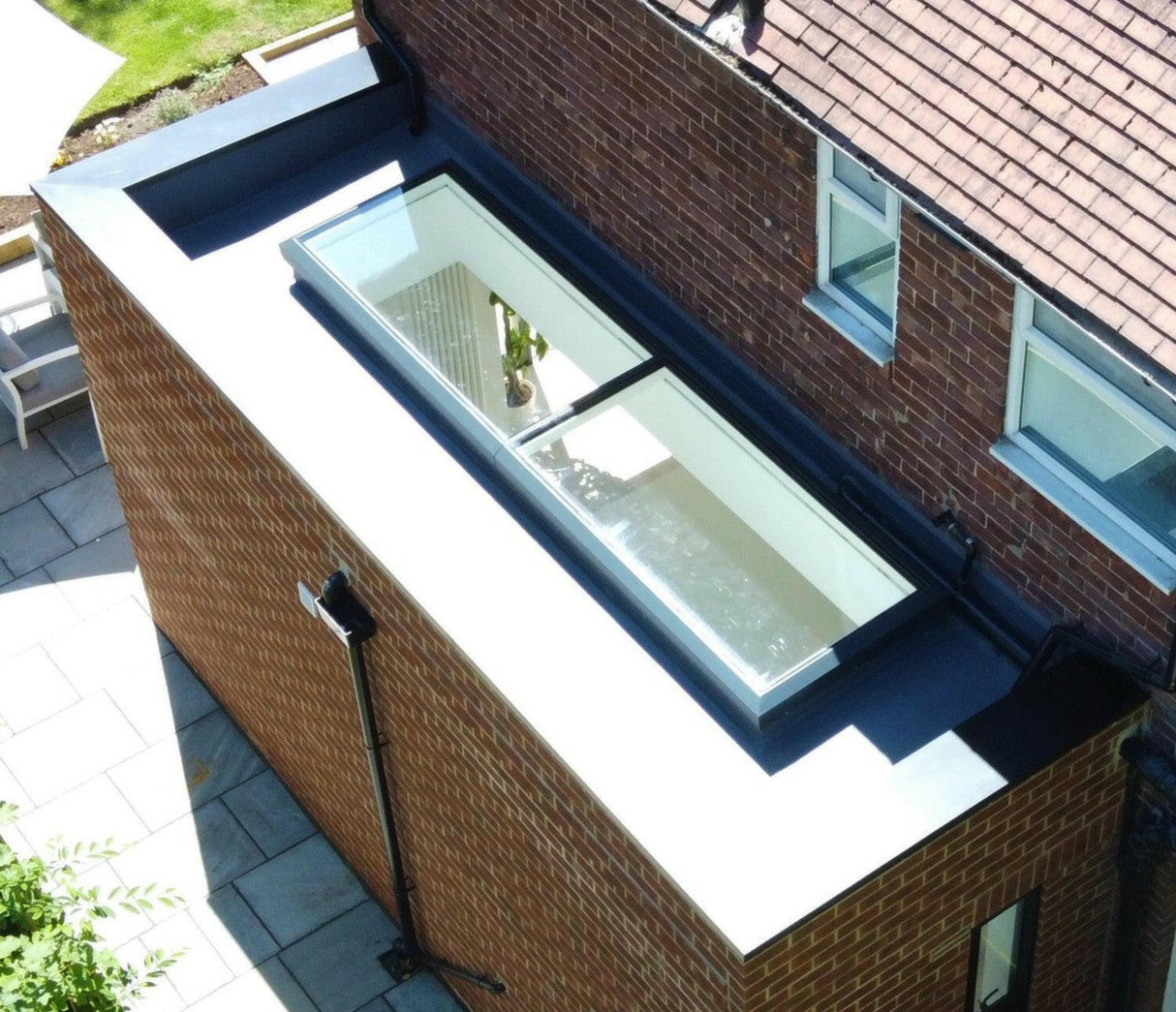

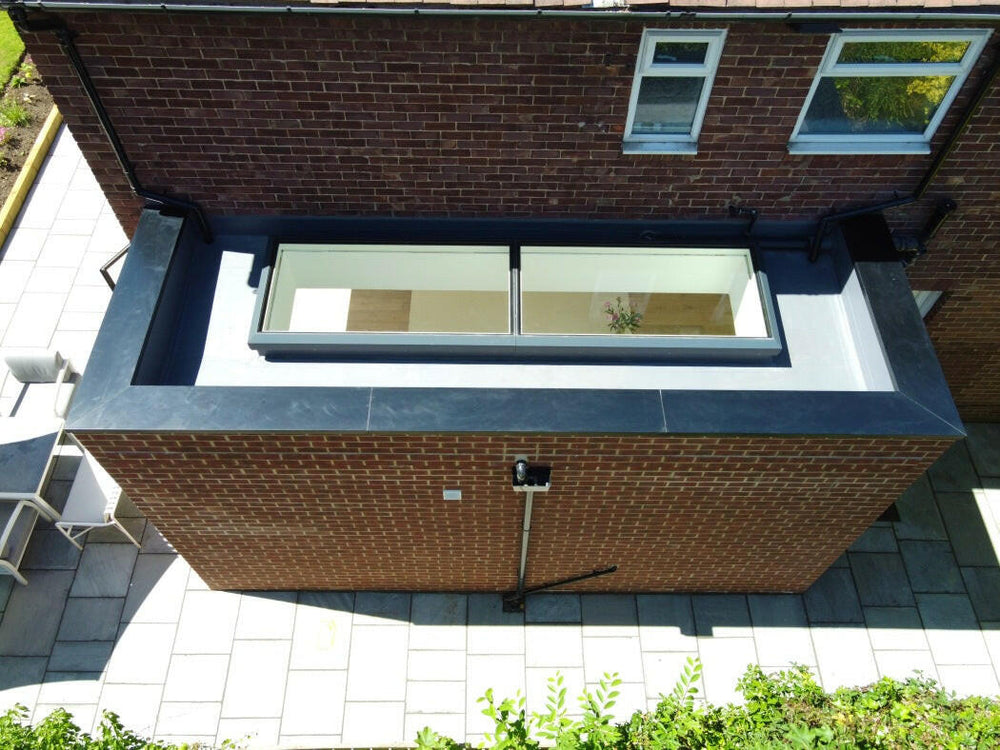

200 x 200 cm Modulaire daklicht met elektrische opening (1 vaste 1 opening)

• Flexibele installatie: Ontworpen voor dakhellingen van 2° tot 35°, waardoor het veelzijdig inzetbaar is en een moderne uitstraling biedt.
• Geautomatiseerde opening: Voorzien van een elektrisch systeem met optionele afstandsbediening en regensensor.
• Superieure energie-efficiëntie: Thermisch onderbroken frame en Low-E dubbel glas minimaliseren warmteverlies.
• Robuust, modern ontwerp: Duurzaam gepoedercoat aluminium frame in Antracietgrijs (buitenzijde) en Wit (binnenzijde).

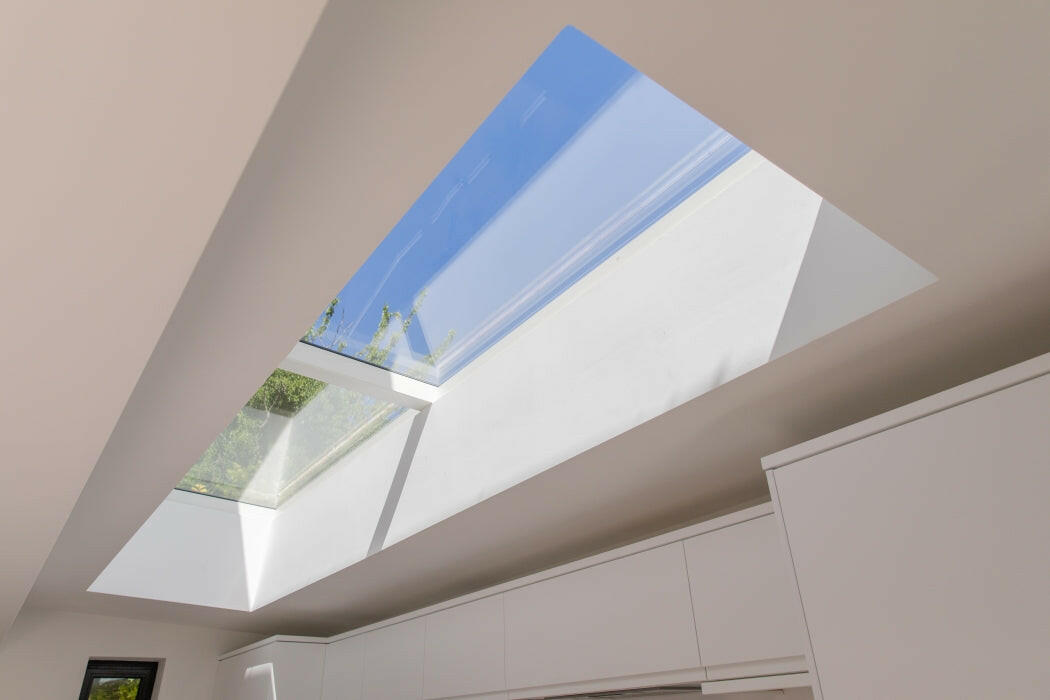

Het Glass Link Elektrisch Openend Modulair Dakraam verrijkt moderne ruimtes door natuurlijk licht en geautomatiseerde ventilatie te bieden. Ontworpen voor grote, lineaire oppervlakken, laat het daglicht binnen terwijl frisse lucht circuleert, wat het binnenklimaat verbetert en een lichte, luchtige omgeving creëert.

Waarom kiezen voor Glass Link Elektrische Dakramen?

• Ventilatie met één druk op de knop – Elektrisch openende modules zorgen voor natuurlijke luchtcirculatie en kunnen worden bediend via een wandschakelaar, afstandsbediening of geïntegreerde regensensoren voor ultiem gemak.
• Ononderbroken design – De vlakke afwerking en verborgen actuatoren zorgen ervoor dat de openende modules een strak en minimalistisch uiterlijk behouden.
• Slimme automatisering – Optionele bedieningspanelen maken gesynchroniseerde werking van meerdere dakramen mogelijk, inclusief automatische sluiting bij regen.
• Meer daglicht en ventilatie – Maximaliseer de lichtinval met grote glazen panelen terwijl de luchtkwaliteit en het algemene comfort worden verbeterd.
• Eenvoudige installatie – Vooraf beglaasde modules sluiten naadloos op elkaar aan, waardoor een snelle installatie mogelijk is zonder extra daktrimmen of afdichtingsmiddelen op locatie.
• Thermische efficiëntie – Een volledig thermisch onderbroken aluminium frame, gecombineerd met Low-E dubbel glas, verhoogt de isolatie en energieprestaties.
• Betrouwbare veiligheid en beveiliging – Gelaagde binnenruiten voldoen aan CWCT TN-67 (Klasse 2) en ACR[M]001 Klasse B normen, waardoor veiligheid wordt gegarandeerd voor mensen binnen en rondom het dakraam.

Geniet van verbeterde ventilatie en een superieur design met het Glass Link Elektrisch Openend Modulair Dakraam – ontworpen om uw ruimte moeiteloos te verlichten en te verfrissen.

Download Technisch Datasheet

Ontwerp en Constructie

• Vooraf geassembleerde modules voor een snelle en eenvoudige installatie.
• Modulair systeem maakt dakramen met verlengde lengtes mogelijk door meerdere units te koppelen.
• Vlak ontwerp zorgt voor een naadloze, moderne uitstraling, zelfs bij openende delen.
• Verborgen actuatoren en interne componenten behouden een ononderbroken lichtinval.
• Tweekleurig aluminium frame, gepoedercoat in Antracietgrijs (RAL 7016) aan de buitenzijde en Wit (RAL 9010) aan de binnenzijde.
• Thermisch onderbroken aluminium frame zorgt voor maximale energie-efficiëntie.

Bediening en Controle

• Elektrische opening aangedreven door een verborgen kettingaandrijving.
• Standaard bedienbaar via een wandschakelaar.
• Optionele afstandsbediening voor eenvoudig gebruik.
• Optionele regensensor voor automatische sluiting bij slecht weer.
• Bedieningspanelen beschikbaar voor gelijktijdige bediening van meerdere modules.

Installatie en Compatibiliteit

• Geschikt voor dakhellingen tussen 2° en 35° over de breedte en 15° over de lengte.
• Grotere modules kunnen een minimale helling van maximaal 5° vereisen.
• Lengtehelling varieert van 0° tot 15°.
• Ontworpen om effectieve afwatering te bevorderen en waterophoping te voorkomen.

Beglazingsdetails

• 6 mm gehard buitenpaneel voor duurzaamheid.
• 16 mm argon-gevulde afstandhouder voor verbeterde isolatie.
• 9,5 mm gelaagd binnenpaneel met 1,5 mm PVB-tussenlaag (verhoogd tot 11,5 mm voor grotere panelen).
• Low-E glascoating voor verbeterde energie-efficiëntie.

Beglazingsprestaties

• Lichttransmissie: 77% - 78%
• G-waarde (zonnewinst): 0,56 - 0,57
• Reflectie: 12%
• Schaduwcoëfficiënt: 0,64 - 0,65

Prestatiestandaarden

• Gecertificeerd niet-breekbaar volgens CWCT TN-67 voor klasse 2 daken.
• Klasse B niet-breekbaar volgens ACR[M]001.
• U-waarde tussen 1,90 en 2,1 W/m²K.
• Akoestische isolatiewaarde van 39dB (Rw) voor effectieve geluidsisolatie.
• Windbelastingbestendigheid tot 1200 N/m².
• Sneeuwbelastingbestendigheid tot 600 N/m².

Garantie en Certificering

• 10 jaar commerciële garantie voor langdurige prestaties en gemoedsrust.
• Gefabriceerd volgens ISO 9001 en ISO 14001 kwaliteits- en milieunormen.

Duurzaamheid en Materialen

• Thermisch onderbroken aluminium frame voor maximale energie-efficiëntie.
• Gemaakt van recyclebare materialen, waaronder aluminium, glas, ABS en PVC.
• BRE-geverifieerde Milieuproductverklaring (EPD) voor milieubewuste projecten.

Productverzorgingsdatasheet

Installatiehandleiding

Veiligheidseisen en Bouwkundig Ontwerpbeheer (CDM)

• Niet-breekbaarheid: Glass Link-modules voldoen aan CWCT TN-67 voor niet-breekbaarheid op klasse-2 daken en ACR[M]001 klasse B niet-breekbaarheid wanneer ze nieuw en correct geïnstalleerd zijn volgens de installatievoorschriften van Brett Martin Daylight Systems.
• Bescherming voor bewoners: De binnenruit is gelaagd om personen in het gebouw te beschermen en voldoet aan de industrienormen van de Rooflight Association (voorheen NARM) NTD14.
• Voorzorgsmaatregelen: Het is essentieel om voetverkeer op dakramen te vermijden. Schokken, zoals voetverkeer of vallende personen, kunnen schade veroorzaken en mogelijk vervanging van het dakraam vereisen.
• Nalevingsnormen: Alle glaspanelen voldoen aan de normen BS EN12150, BS 14449 en BS 1279, wat garant staat voor hoge kwaliteit en veiligheid.

Beveiliging

• Installatie en bevestigingen: Elk product wordt geïnstalleerd op een structureel geïsoleerde bouwopstand met zelfborende, anti-sabotage beveiligingsbevestigingen voor extra veiligheid.

Brandprestaties

• Brandwerendheid: Het glas dat in deze dakramen wordt gebruikt, heeft een classificatie als Klasse A volgens EN13501 deel 1 en behoort tot de CWFT (geclassificeerd zonder verdere test) materialen, zoals gepubliceerd in het Publicatieblad van de EU (Europese Commissie Besluit 96/603/EC).
• Voldoet aan bouwvoorschriften: De dakramen zijn voorzien van een 6 mm gehard buitenpaneel en hebben een BROOF(t4)-classificatie conform de bouwvoorschriften, wat betrekking heeft op de externe verspreiding van vlammen en warmtepenetratie.

Weerstand tegen wind- en sneeuwbelasting

• Windbelastingbestendigheid: Deze modules weerstaan windbelastingen tot 1200 N/m² en voldoen aan de vereisten van BS EN 1991-1-4: 2005. Deze norm beoordeelt de algemene structurele belasting door wind en garandeert dat de modules hun structurele integriteit behouden onder normale windomstandigheden.
• Sneeuwbelastingbestendigheid: Ze zijn ook ontworpen om sneeuwbelastingen tot 600 N/m² te weerstaan, zoals gespecificeerd in BS EN 1873: 2005. Deze norm heeft betrekking op de prestaties van niet-beloopbare dakbedekkingen onder verschillende belastingomstandigheden, waaronder sneeuw.

Structurele garantie: Glass Link dakramen zijn gegarandeerd geschikt voor gebruik onder normale industriële omstandigheden gedurende 20 jaar, met een 10-jarige garantie tegen perforatie, aanzienlijk verlies van structurele integriteit of vervorming die de waterdichtheid aantast.

Garantie op elektrische actuatoren: Elektrische actuatoren zijn gedekt voor 1 jaar en ontworpen om minimaal 10.000 cycli mee te gaan.

Garantie op isolatieglas: Het isolerende glas dat in de constructie van de dakramen wordt gebruikt, heeft een garantie van 5 jaar.

Mocht u bij levering barsten in het glas aantreffen, neem dan direct contact met ons op. Om in aanmerking te komen voor een retour of vervanging, is het essentieel dat eventuele schade binnen 12 uur na levering wordt gemeld. Door ons tijdig op de hoogte te stellen van eventuele problemen, kunnen we deze snel en efficiënt oplossen.
